仕組みと特長

• 01装置稼働状態をお知らせします。
• 02検査ソフトウェアを操作します。
• 03緊急時にボタンを押すことにより，x線照射とコンベアベルトを停止します。
• 04扉を開けて内部のメンテナンスを⾏います。
• 05x線発生装置と制御pcが格納されています。
• 06装置全体の電源オン/オフのためのス瑙ッチです。
• 07x線が照射されている際に点灯します。左右·前側の3方向に設置しています。
• 08オンにしなければx線は照射されません。
• 09无痕定時間遮断されると緊急停止します。
• 10x線が漏洩するのを防止するためのカテンです。
• 11製品(検査物)を搬送するベルトです。
• 12x線ラaapl . xンセンサ. x

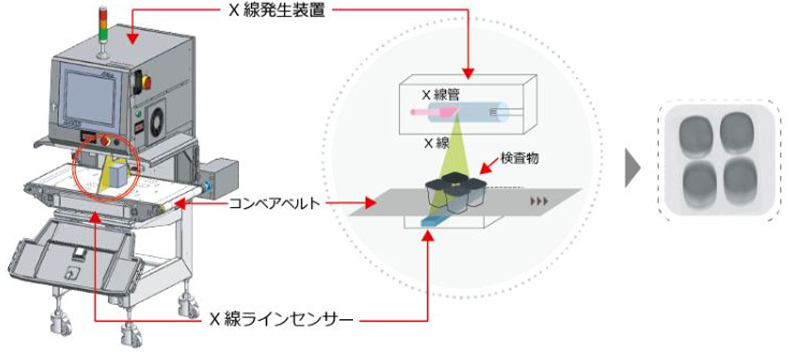

コンベヤベルト上の製品(検査物)は，x線発⽣装置から照射されるx線ビム域を通過します。x線ラxンセンサ，は，受光したx線を電気信号に変換します。

画像処理制御部は,得られた電気信号から2次元のX線透過画像を⽣成し,検査ソフトウェアを使⽤して製品内の異物を検出します。

金属検査機で検知できる金属はもちろんのこと,金属検査機では検知できない非金属(プラスチック,ガラス,ゴム,石、骨、貝殻,など)も異物として検知することが可能です。比重の大きいものの方が検知が容易となります。
一方で比重の小さいもの,軽くて小さいもの(ビニール,紙,羽虫,毛髪など)は検知することができません。

製品の数量をカウントすることができます。
製品数の過少/過多を判別します。
